Index: ZM-ECHC07-3DBEO

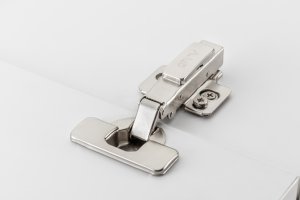

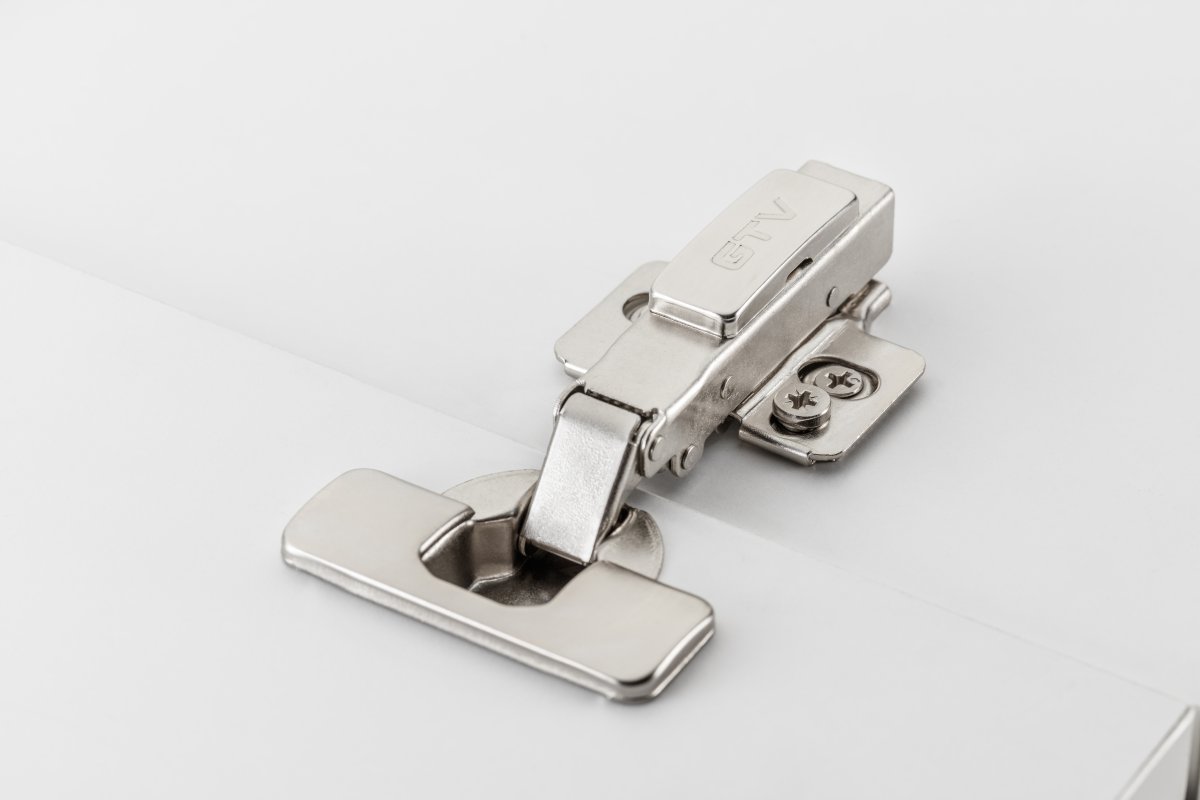

Scharnier mit Dämpfung und Exzenterverst. an Arm und Montageplatte, Innenanschlag, H=0, o.Euroschr.
| Scharniertyp | vertagt |
|---|---|
| Material | Stahl |
| Farbe | Nickel |
| Oberfläche | Nickel |
| Topfdurchmesser [mm] | 35 |
| Integrierter Mechanismus | Stilles Schließen |
| So verbinden Sie den Arm mit der Kette | Clip-on |
| Führungsform | Kreuz |
| Funktion | einstufig |
| 3D-Anpassung | ja |
| Exzentrische Höhenverstellung | ja |
| Exzentrische Tiefenverstellung | ja |
| Frontmontage | für Schrauben |
| Lieferumfang des Kits | 1 Stück Scharnier, 1 Stück Anleitung, 1 Stück Armendkappe, 1 Stück Dosendeckel |
| Schrauben im Lieferumfang enthalten | ja |
| Euroschrauben im Lieferumfang enthalten | Nein |
| Wie man verpackt | Dose öffnen |
| Konformitätserklärung | ja |
| Beständigkeit | 80000 Zyklen |
| Individuelle Verpackung | ja |
| Hersteller | GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, Polen, info@gtv.com.pl +48 22 444 75 00 |
Produktbeschreibung
Das ECHC-Scharnier zeichnet sich durch eine hohe Haltbarkeit aus, die für 80.000 Zyklen berechnet wird. Dank der Silent-Closure-Technologie sorgt das ECHC-Scharnier für einen leisen und störungsfreien Betrieb. Die Einstellung in drei Ebenen ermöglicht es, das Scharnier während der Montage richtig einzustellen, und die Verwendung der Clip-On-Technologie erleichtert den Auf- und Abbau der Front. Das Set enthält eine Kappe für die Dose und den Arm, die ein ästhetisches und attraktives Aussehen bieten, wenn das Scharnier montiert ist. Das Produkt entspricht PN-EN 15570:2010 / EN 15570:2008
stilles Schließen;
einstufiger Betrieb;
Clip-on-Kette;
Anpassung in drei Ebenen;
exzentrische Einstellung von Tiefe und Höhe;
zertifizierte Haltbarkeit von 80000 Zyklen;
Lieferumfang: Kappe der Dose und Arm;
Produkt gemäß der Norm: PN-EN 15570:2010 / EN 15570:2008;
einfache Installation dank der universellen Bohrschablone ZM-TEMPLATE-ZAW.
